青海省某燃气公司埋地钢质管道防腐层破损检测
2016年4月12日，青海省某燃气公司为了燃气管道的安全运营，委托甘肃拓维地理信息工程有限公司进行26公里埋地钢质管道进行外防腐层破损检测以及阴极保护系统评估，我公司的技术人员利用英国雷迪PCM+管道电流测绘系统，利用交变电流梯度法，通过在管道和大地之间施加某一频率的正弦电压，给待检测的管道发射检测信号电流，在地面上沿路由检测由管道电流产生交变电磁场的强度及变化规律。通过管道上方地面的磁场强度换算出管中电流的变化，据此可以判断出管道的支线位置或破损缺陷等。
PCM检测的基本应用原理是：管道的防腐层和大地之间存在着分布电容耦合效应，且防腐层本身也存在着弱而稳定的导电性，使信号电流在管道外防腐层完好时的传播过程中呈指数衰减规律，当管道防腐层破损后，管中电流便由破损点流入大地，管中电流会明显衰减，引发地面的磁场强度的急剧减小，由此可对防腐层的破损进行定位。在得到检测电流的变化情况后，根据评价模型可推算出防腐层的性能参数值Rg。
采用这种方法不但可以对防腐层的破损进行定位，推算出防腐层的性能参数值Rg，而且可对管道路由精确定位描绘，测量深度。本测试方法还在很大程度上排除了大地的电性和杂散电流的干扰，具有很好的实用性。

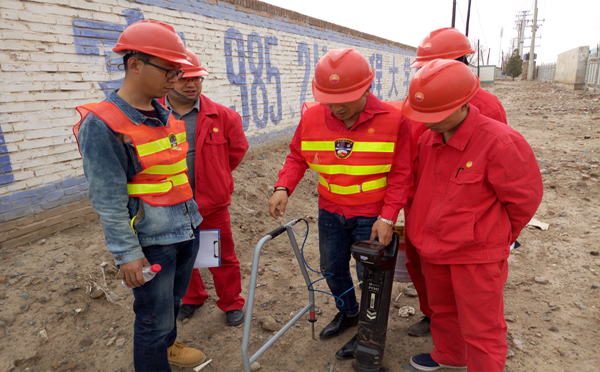

PCM仪器在管道防腐层检测的应用，对埋地管道防腐层状况的检测应用，操作具体方法是：在现场工作时先用发射机将一个检测信号供入被测管道，然后在地面上沿管道线路进行测量，记录下该管道中各检测点流过的电流值。检测数据处理可运行管道防腐层计算软件，可以方便地得到防腐层绝缘电阻计算结果与对应的直观计算结果图形，软件的计算功能可以得到防腐层绝缘电阻Rg，根据《埋地钢质管道沥青防腐层大修理技术规定SY/T 5918-94》中关于防腐层老化状况等级的划分，就可得到管道的防腐层准确状况。
采用埋地管道电流测绘系统（PCM）对管道防腐层漏点的检测定位，管道的防腐层和大地之间存在着分布电容耦合效应，信号电流在管道外防腐层完好时的传播过程中呈指数衰减规律，当管道防腐层破损后，管中电流便由破损点流入大地，管中电流会明显衰减，引发地面的磁场强度的急剧减小，由此可对防腐层的破损进行定位。在得到检测电流的变化情况后，装配A型架后，仪器便具备了FFL的功能（即外皮破损点定位功能），其工作原理是皮尔松法，也叫地面电场法。

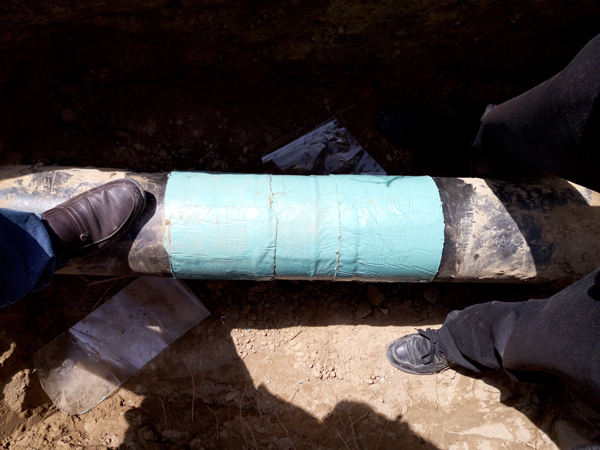

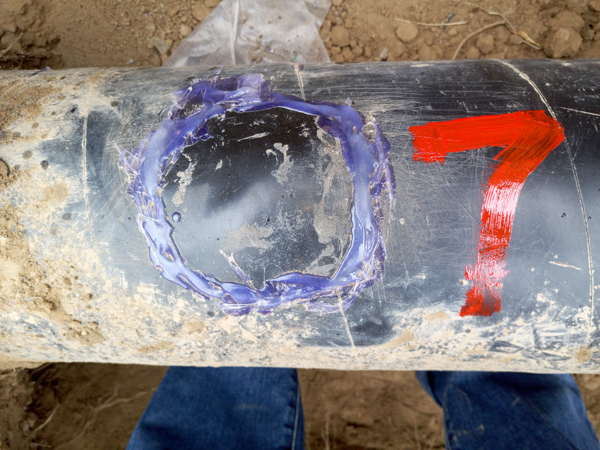

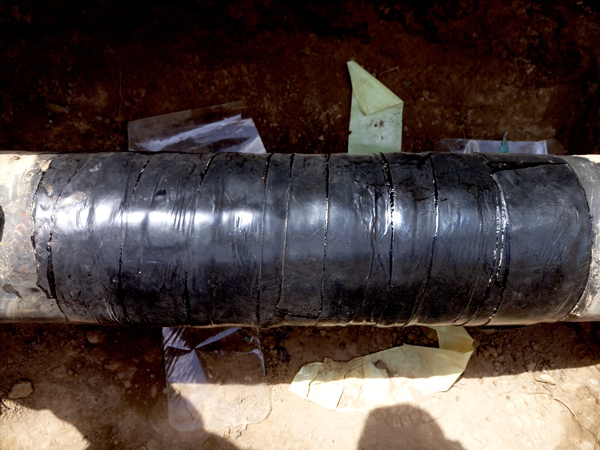

最后，青海省某燃气公司对检测结果进行开挖验证，很多破损点管体已不同程度腐蚀，我公司技术人员和燃气工作人人员进行全面修复了防腐层破损点。
